【初心者向け】電気工事でよく使われる電線管とは？種類と特徴を分かりやすく解説

【初心者向け】電気工事で使われる電線管とは？種類と特徴を分かりやすく解説

電線管の種類と用途の違いが良く分からなくて悩んでいませんか？

電線管は使う種類や使用場所に応じた材質が多くあるため、覚えるまでに困ってしまう新人さんはたくさんいます。

俺も覚えるまでに時間がかかってしまった一人です。

しかし、今では自分で材料などを拾い出し、必要な電線管や付属品を注文しています。

今回は電気工事でよく使われる電線管の種類と特徴を解説していきます。

電線管とは

電線管はケーブルを保護するために使用されます。

金属または合成樹脂などの素材で作られたパイプです。

屋内、屋外、土中埋設、可とう性など、使用環境に応じて使い分けられています。

電線管の役割

電気工事でよく使われている電線管の種類

それぞれ解説していきます。

厚鋼電線管(G管)

厚鋼電線管は電線管の中で比較的肉厚が厚く、強度が高い。

耐久性、耐衝撃性、耐食性に優れている。

屋外、工場といったら厚鋼電線管が使用される。

呼びの種類(サイズ)は覚えておこう！

厚鋼電線管サイズ

定尺３．６６メートル

呼び	外径(ミリ)	内径(ミリ)	重量(キロ)
G16	22.2	16.4	3.9
G22	27.7	21.9	5
G28	34.5	28.3	７
G36	43.1	36.9	8.9
G42	49	42.8	10
G54	60.8	54	14.3
G70	76.4	69.6	18.3
G82	89.1	82.3	21.5
G92	101.9	93.7	30.7
G104	114.6	106.4	34.7

ねじなし電線管(E管)

屋内で使用される電線管には、ねじなし電線管が選択されることが多い。

ねじなし電線管が屋内で使われる理由

ねじなし電線管サイズ

定尺３．６６メートル

呼び	外径(ミリ)	内径(ミリ)	重量(キロ)
E19	19.1	16.7	1.95
E25	25.4	23	2.62
E31	31.8	29	3.84
E39	38.1	35.3	4.65
E51	50.8	48	6.26
E63	63.5	60.3	8.9
E75	76.2	72.6	12.10

呼びの種類(サイズ)は覚えておこう！

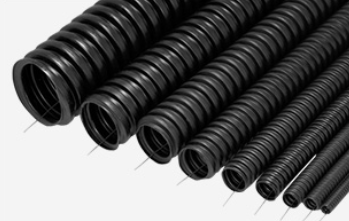

プラントチューブ(フレキシブル電線管)

プラントチューブは難燃性、耐熱性、耐油性に強く、プラント工場での配管によく使われる。

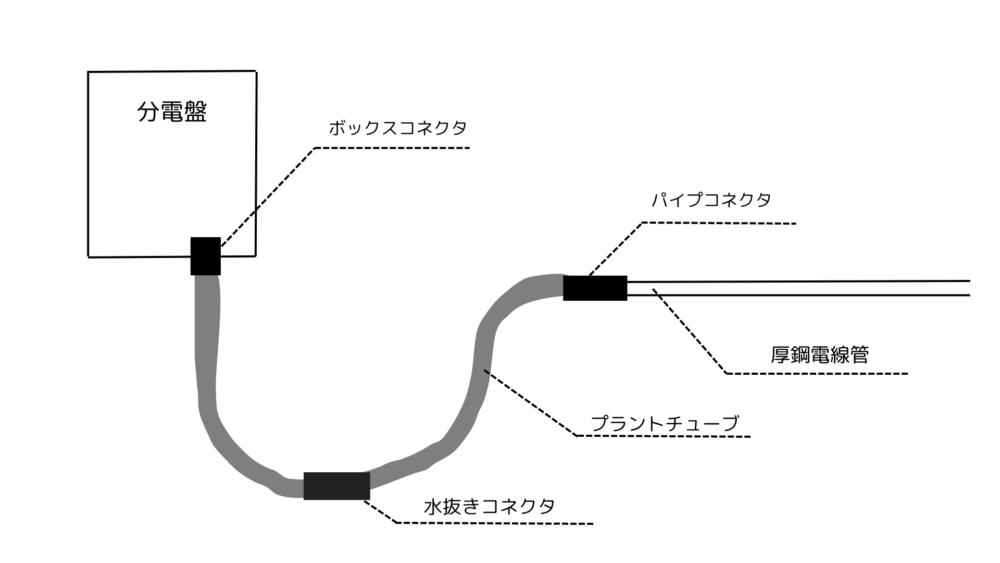

可動性があるため、機械周りや機器の取り込み部分として使用します。

プラントチューブ(G22)

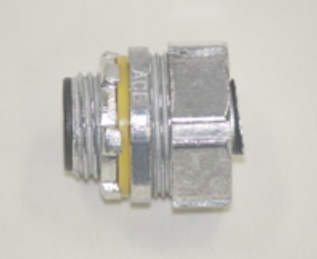

ボックスコネクタ↓

パイプコネクタ↓

水抜きコネクタ↓

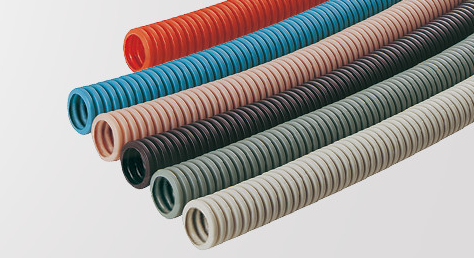

PF管

PF管（合成樹脂製可とう電線管）

PF管は埋設、隠蔽、露出、屋外、屋内、様々な場所で使用されています。

特徴として、手で自由に曲がり軽いため施工性が高い。

住宅の天井裏や床下、ビルや工場などでも幅広く電気工事で使われている。

PF管サイズ

呼び	外径(ミリ)	内径(ミリ)
１４	21.5	14
１６	23	16
２２	30.5	22
２８	36.5	28
３６	45.5	36
４２	52	42
５４	64.5	54

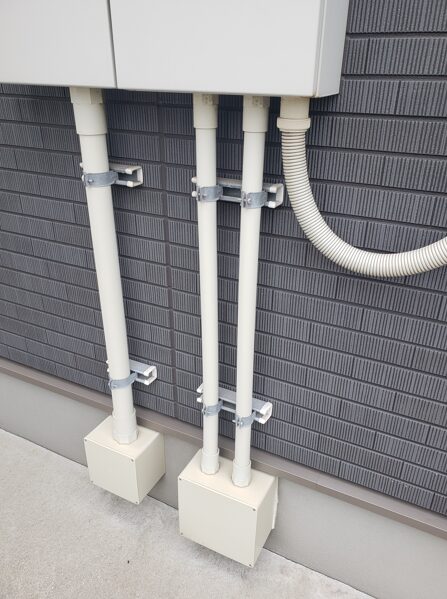

VE管(硬質ビニル電線管)

VE管は対候性もあり屋内屋外で使用可能です。

コストも安く錆びないため埋設工事でも使用される。耐衝撃性は金属管の方が強い。

エフレックス(FEP管)

埋設配管といったらエフレックス。

エフレックスは地中電線路用保護管で埋設で使われることが多い。

エフレックスサイズ

呼び	外径(ミリ)	内径(ミリ)
３０	40	30
４０	54	42
５０	65	50
６５	85	66
８０	102	80
１００	130	100
１２５	160	125
１５０	189	150
２００	253	200

近年は角型のエフレックスも登場して施工性も良くなっています。

角型エフレックスサイズ

呼び	外径(ミリ)	内径(ミリ)
５０	73	50
７５	99.5	77
８１	105	81
１００	125	100
１３０	162	130
１５０	184	150

電気工事でよく使う電線管まとめ

今回は電気工事でよく使う電線管の種類について解説しました。

これらの電線管は第二種電気工事士の試験にも出題されるのでしっかりと覚えておきましょう。
